Фотолюминесцентные планы эвакуации: как они работают в темноте
В случае пожара или отключения электричества обычные знаки и планы становятся невидимыми. Фотолюминесцентные планы эвакуации решают эту проблему — они светятся в темноте до 24 часов, указывая путь к безопасному выходу. Как работает эта технология и почему она обязательна по ГОСТ 34428-2018.

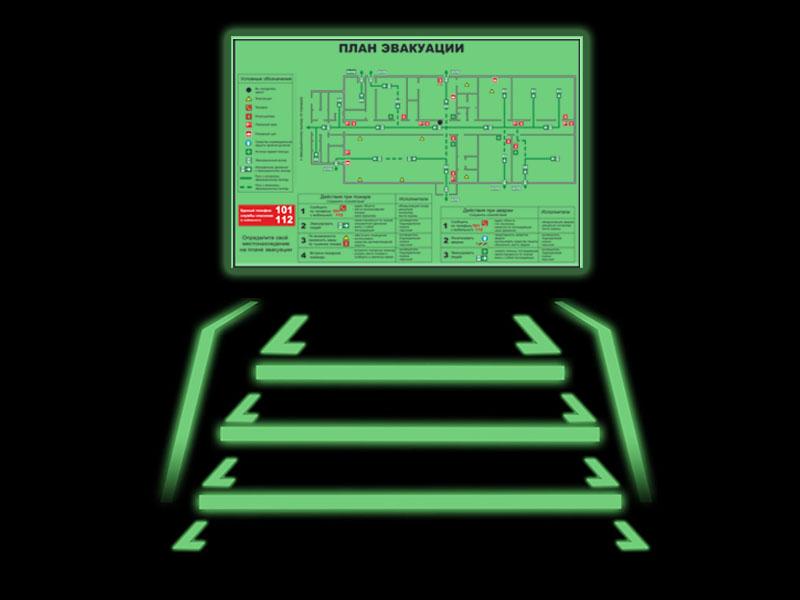

Что такое фотолюминесцентный план эвакуации?
Фотолюминесцентный план эвакуации — это не просто напечатанная схема. Это многослойная светотехническая система, где каждый слой выполняет инженерную задачу. Ключевой элемент — светонакопительная пленка. Именно она обеспечивает автономное свечение без батареек, проводов и обслуживания. Материал поглощает свет от искусственных или естественных источников освещения, а затем отдает накопленную энергию в виде мягкого свечения в темноте.
Принцип работы: физика свечения без электричества
Технология основана на явлении фотолюминесценции — это физическое явление, при котором материал поглощает фотоны света, а затем медленно испускает их в видимом спектре. Процесс происходит в три этапа:
Поглощение энергии. При дневном или искусственном освещении фотоны света проникают в кристаллическую решетку пигмента. Электроны переходят в возбужденное состояние и «задерживаются» в энергетических ловушках.
Медленная отдача. Когда внешний свет исчезает (отключение электричества, густой дым), электроны постепенно возвращаются в стабильное состояние. Избыток энергии излучается в виде фотонов видимого спектра.
Зеленый оттенок свечения. Пигмент на основе алюмината стронция излучает свет в диапазоне 500–550 нм. Это желто-зеленый спектр, к которому человеческий глаз наиболее чувствителен в условиях низкой освещенности. Именно поэтому фотолюминесцентные планы эвакуации светятся зеленым: это обеспечивает максимальную контрастность даже в задымленных коридорах.
Требования ГОСТ 34428-2018 к яркости и времени свечения
Многие поставщики указывают «светится до 24 часов», но не раскрывают, с какой яркостью. ГОСТ 34428-2018 «Системы фотолюминесцентные эвакуационные» устанавливает четкие фотометрические нормы. Измерения проводятся после «зарядки» материала при освещенности 200–500 лк в течение 5–10 минут.
Нормируемые показатели яркости свечения (п. 5.1.2.1 ГОСТ 34428‑2018):
Через 10 минут после отключения освещения — не менее 200 мкд/м²
Через 60 минут после отключения освещения — не менее 25 мкд/м²
Через 1440 минут (24 часа) после отключения освещения — не менее 0,3 мкд/м²
📌 Важно: Яркость измеряется в микроканделах на квадратный метр (мкд/м²). Показатель ≥25 мкд/м² через 60 минут — это минимальный порог, при котором контуры стрелок и выходов остаются различимыми для человека в состоянии стресса.
Срок службы плана эвакуации и когда требуется замена
Фотолюминесцентные пигменты не «садятся». При соблюдении условий эксплуатации срок службы фотолюминесцентной пленки составляет 5 лет.
🔹 План не требует замены, если:
Нет механических повреждений (трещин, сколов, отслоения пленки)
Планировка помещения не менялась
Не обновлялись нормативные требования
⚠️ Замена обязательна при:
Перепланировке, изменении количества выходов или маршрутов
Повреждении защитного слоя (царапины, химические ожоги, воздействие абразивов)
Снижении яркости ниже норм ГОСТ
Заключение
Фотолюминесцентные планы эвакуации — это не формальность, а инженерное решение, которое работает именно тогда, когда обычные системы безопасности отказывают. Соответствие ГОСТ 34428-2018 и правильный монтаж гарантируют, что схема останется видимой в задымлении, при отключении света и в условиях паники.
